آناتومی توربو شارژ؛ بررسی 5 بخش اصلی سیستم‌های پرخوران

مقدمه

شناخت دقیق و مهندسی شده آناتومی توربو شارژ یکی از مهم‌ترین مهارت‌هایی است که هر مکانیک حرفه‌ای یا علاقه‌مند به خودرو باید به آن تسلط داشته باشد. این سیستم پیچیده که وظیفه افزایش راندمان موتور را بر عهده دارد، از قطعات بسیار ظریف و دقیقی تشکیل شده است که هماهنگی آن‌ها با یکدیگر قدرت خروجی خودرو را تضمین می‌کند. اگر شما به دنبال درک عمیق‌تری از سیستم‌های تقویت موتور هستید، اولین قدم این است که نقش هر قطعه را در ساختار کلی این سیستم بشناسید و بدانید تغییر در هر بخش چه تاثیری بر عملکرد نهایی خواهد گذاشت. #آدرس

بسیاری از خرابی‌های ناگهانی در موتورهای توربو ناشی از عدم آگاهی نسبت به اصول نگهداری و سرویس این قطعات است. زمانی که راننده یا تعمیرکار اطلاعات کافی در مورد جزئیات فنی نداشته باشد، ممکن است با یک اشتباه کوچک خسارات سنگینی به بار آورد. در این مقاله قصد داریم تا با زبانی ساده اما فنی، تمامی بخش‌های داخلی را بررسی کنیم. همچنین به نکاتی اشاره خواهیم کرد که در فرآیند تعمیر توربو شارژ خودرو بسیار حیاتی هستند و می‌توانند از بروز مشکلات تکراری و هزینه‌بر جلوگیری کنند تا عمر مفید قطعات افزایش یابد.

بررسی پوسته و اجزای تشکیل دهنده توربو شارژ

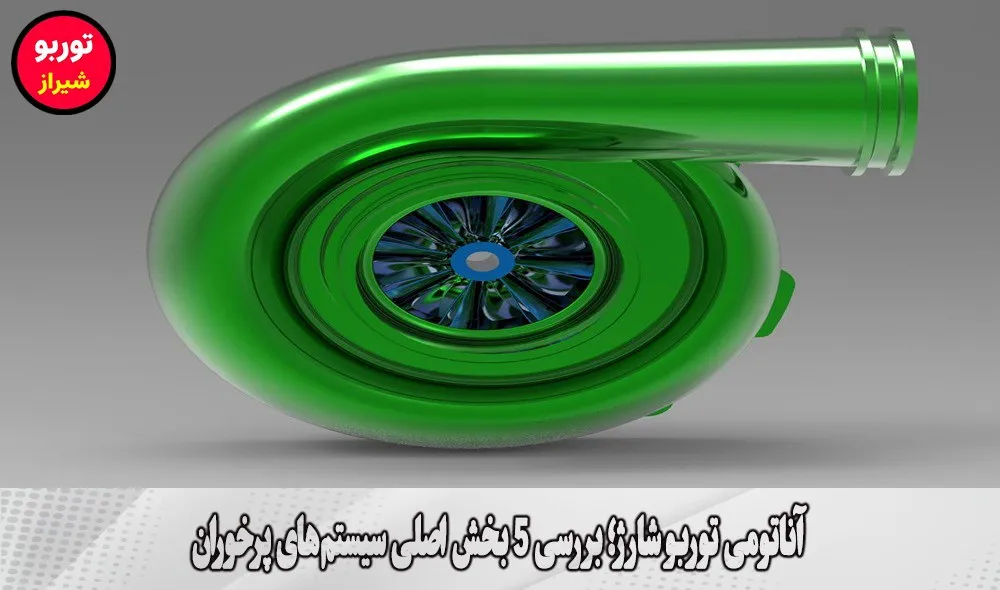

اولین بخشی که در نگاه کلی به سیستم پرخوران به چشم می‌آید، پوسته‌های بیرونی آن است که در واقع محافظ اصلی قطعات داخلی محسوب می‌شوند. شناخت صحیح اجزای تشکیل دهنده توربو شارژ به ما کمک می‌کند تا مسیر جریان هوا و دود را بهتر درک کنیم. این سیستم معمولاً از دو پوسته اصلی تشکیل شده است: پوسته اگزوز که معمولاً از چدن ساخته شده تا تحمل حرارت بالا را داشته باشد و پوسته کمپرسور که اغلب آلومینیومی است. طراحی این پوسته‌ها به گونه‌ای است که سرعت و فشار سیال را به بهترین شکل ممکن مدیریت کنند تا راندمان حجمی موتور افزایش یابد.

در داخل این پوسته‌ها، قطعات دوار و یاتاقان‌بندی‌های بسیار دقیقی قرار گرفته‌اند که با سرعت‌های سرسام‌آوری می‌چرخند. هرگونه اختلال در نحوه عملکرد توربو شارژ می‌تواند ناشی از آسیب دیدن این پوسته‌ها یا تغییر شکل آن‌ها در اثر حرارت بیش از حد باشد. بنابراین، بررسی سلامت فیزیکی پوسته‌ها و عدم وجود ترک یا شکستگی، یکی از مراحل اولیه و بسیار مهم در عیب‌یابی محسوب می‌شود. مهندسان طراح با دقت فراوانی زوایای داخلی این پوسته‌ها را محاسبه می‌کنند تا جریان هوا با کمترین تلاطم وارد موتور شود.

تحلیل سیستم روغن‌کاری در آناتومی توربو شارژ

یکی از حساس‌ترین بخش‌ها در آناتومی توربو شارژ سیستم روانکاری و یاتاقان‌بندی آن است که وظیفه شناور نگه داشتن شفت مرکزی را بر عهده دارد. از آنجایی که شفت توربو با سرعت‌های بسیار بالا (گاهی بیش از صد هزار دور در دقیقه) می‌چرخد، استفاده از بلبرینگ‌های معمولی امکان‌پذیر نیست. به همین دلیل از بوش‌های شناور و سیستم هیدرودینامیک روغن استفاده می‌شود. در این سیستم، شفت عملاً روی لایه‌ای از روغن پرفشار می‌چرخد و هیچ‌گونه تماس فلز با فلز نباید وجود داشته باشد.

کیفیت روغن موتور و تعویض به موقع آن تاثیر مستقیمی بر سلامت اجزای تشکیل دهنده توربو شارژ دارد. وجود ذرات معلق یا جرم در روغن می‌تواند مجاری باریک روغن‌کاری را مسدود کرده و باعث قفل شدن شفت یا گشاد شدن بوش‌ها شود. همچنین، سیستم خنک‌کاری روغن نیز در اینجا نقش مهمی ایفا می‌کند، زیرا حرارت منتقل شده از سمت توربین می‌تواند روغن را بسوزاند و خاصیت روانکاری آن را از بین ببرد. درک دقیق مسیرهای روغن‌کاری برای هر تعمیرکاری که می‌خواهد از خرابی‌های زودرس جلوگیری کند، الزامی است.

نقش حیاتی توربین و کمپرسور توربو

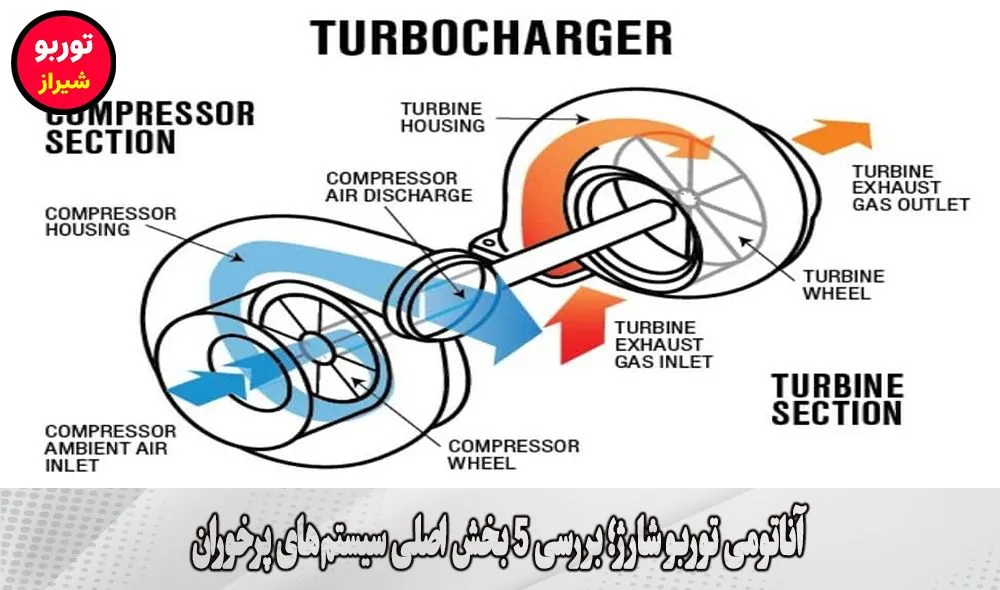

قلب تپنده هر سیستم توربویی، مجموعه دوار آن است که شامل دو پروانه اصلی می‌شود که روی یک شفت مشترک سوار شده‌اند. هماهنگی بین توربین و کمپرسور توربو اساس کار سیستم‌های پرخوران را تشکیل می‌دهد. توربین در مسیر گازهای داغ خروجی اگزوز قرار دارد و انرژی حرارتی و جنبشی دود را به حرکت دورانی تبدیل می‌کند. این حرکت از طریق شفت به سمت دیگر منتقل شده و پروانه کمپرسور را به چرخش در می‌آورد تا هوای تازه را با فشار بالا به داخل سیلندرها پمپاژ کند.

آسیب دیدن پره‌های هر یک از این دو بخش می‌تواند تعادل دینامیکی کل مجموعه را برهم بزند و باعث ایجاد لرزش‌های شدید و خرابی شفت شود. اگر علاقه‌مند هستید که بدانید چگونه می‌توان این قطعات حساس را با دقت میکرونی عیب‌یابی و ترمیم کرد و به یک متخصص تمام‌عیار در این حوزه تبدیل شوید، پیشنهاد می‌کنیم فرصت را از دست ندهید و همین حالا با شرکت در [دوره آموزش تعمیر توربو] مهارت‌های خود را به سطح حرفه‌ای برسانید و درآمد خود را متحول کنید. تعمیر توربو شارژ خودرو نیازمند دانش تخصصی درباره آلیاژهای به کار رفته در این پروانه‌هاست، زیرا آن‌ها باید در برابر دماهای بسیار بالا و نیروهای گریز از مرکز شدید مقاومت کنند.

اصول ترمودینامیکی و نحوه عملکرد توربو شارژ

برای اینکه بتوانید عیب‌یابی دقیقی انجام دهید، باید با اصول فیزیکی و نحوه عملکرد توربو شارژ به طور کامل آشنا باشید. فرآیند کار به این صورت است که گازهای خروجی موتور که دارای فشار و دمای بالایی هستند، وارد هوزینگ اگزوز می‌شوند. طراحی حلزونی شکل این محفظه باعث می‌شود تا سرعت گازها افزایش یافته و با زاویه مناسب به پره‌های توربین برخورد کنند. این انرژی باعث چرخش توربین شده و در نتیجه کمپرسور نیز شروع به مکش هوای محیط و فشرده‌سازی آن می‌کند.

هوای فشرده شده دمای بالایی دارد و چگالی آن کاهش می‌یابد، به همین دلیل معمولاً قبل از ورود به موتور از اینترکولر عبور می‌کند تا خنک شود. درک این چرخه ترمودینامیکی برای تشخیص مشکلاتی مانند افت فشار یا لگ توربو بسیار مهم است. علاوه بر این، ابعاد و زوایای پره‌های توربین و کمپرسور توربو به گونه‌ای طراحی شده‌اند که در بازه مشخصی از دور موتور بهترین راندمان را داشته باشند. تغییر در این پارامترها بدون دانش کافی می‌تواند منجر به پدیده سرج (Surge) یا خفگی توربو شود.

اهمیت کاتریج در اجزای تشکیل دهنده توربو شارژ

کاتریج یا مغزی توربو، اصلی‌ترین بخش از اجزای تشکیل دهنده توربو شارژ است که شامل شفت، پروانه‌ها و یاتاقان‌های مرکزی می‌شود. در بسیاری از موارد تعمیراتی، به جای تعویض کامل توربو، تنها این بخش تعویض یا تعمیر می‌شود. کاتریج در واقع مونتاژ شده‌ی تمامی قطعات متحرک است که درون پوسته‌های ثابت قرار می‌گیرد. کیفیت آلیاژ شفت و پروانه در این بخش تعیین‌کننده دوام توربو در برابر حرارت‌های بسیار بالا است که گاهی تا 900 درجه سانتی‌گراد می‌رسد.

یکی از نکات مهم در مورد کاتریج، مجاری روغن و آب (در توربوهای آب‌خنک) است که باید کاملاً باز و تمیز باشند. رسوب گرفتن این مجاری باعث افزایش دمای کاتریج و سوختن روغن می‌شود که اصطلاحاً به آن کک شدن روغن می‌گویند. این پدیده باعث مسدود شدن مسیر روانکاری و خرابی سریع یاتاقان‌ها می‌گردد. بنابراین، در هنگام سرویس و بررسی نحوه عملکرد توربو شارژ باید توجه ویژه‌ای به تمیزی و سلامت مجاری داخلی کاتریج داشت تا گردش سیالات حیاتی به درستی انجام شود.

کنترل فشار و نحوه عملکرد توربو شارژ

برای جلوگیری از افزایش بیش از حد فشار هوا در موتور که می‌تواند منجر به انفجار موتور شود، سیستم‌های کنترلی دقیقی بر نحوه عملکرد توربو شارژ نظارت می‌کنند. یکی از این سیستم‌ها وست‌گیت (Wastegate) نام دارد. وست‌گیت دریچه‌ای است که در صورت بالا رفتن فشار بیش از حد مجاز، باز شده و بخشی از گازهای اگزوز را بدون عبور از توربین، مستقیماً به اگزوز می‌فرستد. این کار باعث کاهش دور توربین و کنترل فشار بوست می‌شود تا ایمنی موتور حفظ گردد.

تنظیم دقیق وست‌گیت و عملگر (Actuator) آن یکی از مراحل حساس در تیونینگ و تعمیرات است. خرابی این قطعه می‌تواند باعث شود خودرو شتاب لازم را نداشته باشد یا برعکس، فشار بوست بیش از حد بالا رفته و به پیستون‌ها آسیب بزند. علاوه بر وست‌گیت، سوپاپ بای‌پس یا BOV نیز در سمت کمپرسور قرار دارد که فشار هوای حبس شده پشت دریچه گاز را در هنگام رها کردن پدال گاز تخلیه می‌کند. این قطعات از برخورد موج هوای برگشتی به پره‌های توربین و کمپرسور توربو جلوگیری کرده و عمر سیستم را افزایش می‌دهند.

نکات کلیدی درباره تعمیر توربو شارژ خودرو

فرآیند تعمیر توربو شارژ خودرو بسیار فراتر از تعویض چند قطعه ساده است و نیاز به دقت و ابزارهای اندازه‌گیری دقیق دارد. یکی از مراحل مهم، بالانس کردن مجموعه دوار است. حتی کوچکترین عدم تعادل در شفت و پروانه‌ها می‌تواند در دورهای بالا باعث ایجاد ارتعاشات مخرب و صدای زوزه شود. همچنین آب‌بندی دقیق پوسته‌ها برای جلوگیری از نشت روغن به داخل منیفولد هوا یا اگزوز از اهمیت بالایی برخوردار است که نیازمند استفاده از رینگ‌های پیستونی مخصوص و باکیفیت می‌باشد.

اگر می‌خواهید رازهای تعمیرات تخصصی را بیاموزید و به جای آزمون و خطا، با متدهای علمی و استاندارد جهانی کار کنید، ما یک مسیر میانبر برای شما داریم. با تهیه [دوره آموزش تعمیر توربو] می‌توانید تمام فوت و فن‌های کوپل کردن، بالانس کردن و عیب‌یابی قطعات را یاد بگیرید و به مرجع تعمیرات در شهر خود تبدیل شوید. توجه داشته باشید که در آناتومی توربو شارژ هر قطعه‌ای دارای تلورانس مشخصی است و نادیده گرفتن استانداردهای کارخانه سازنده در هنگام مونتاژ، قطعاً منجر به خرابی مجدد در کوتاه‌مدت خواهد شد.

ابزارهای لازم برای تعمیر توربو شارژ خودرو

برای انجام یک تعمیر موفقیت‌آمیز، تنها داشتن دانش تئوری کافی نیست و دسترسی به ابزارهای تخصصی تعمیر توربو شارژ خودرو نیز ضروری است. ابزارهایی مانند دستگاه تست نشتی روغن، دستگاه بالانس دور بالا (VSR) و ابزارهای اندازه‌گیری میکرومتر برای بررسی لقی شفت، از ملزومات کارگاه‌های تخصصی هستند. بدون این تجهیزات، تشخیص دقیق میزان سایش قطعات و اطمینان از صحت عملکرد توربو پس از مونتاژ عملاً غیرممکن است.

علاوه بر ابزارهای گران‌قیمت، استفاده از کیت‌های تعمیراتی باکیفیت که شامل اورینگ‌ها، خارها و بوش‌های استاندارد هستند، اهمیت زیادی دارد. استفاده از قطعات یدکی تقلبی در اجزای تشکیل دهنده توربو شارژ یکی از دلایل اصلی خرابی‌های مکرر است. تعمیرکار حرفه‌ای باید توانایی تشخیص قطعات اصلی از تقلبی را داشته باشد و بداند که هر قطعه چه نقشی در عملکرد کلی سیستم ایفا می‌کند. دقت در انتخاب ابزار و قطعات، ضامن کیفیت نهایی کار شما خواهد بود.

تاثیر طراحی مهندسی بر آناتومی توربو شارژ

طراحی مهندسی و آیرودینامیک نقش اساسی در شکل‌گیری آناتومی توربو شارژ دارد. هر انحنا و زاویه‌ای در پوسته‌ها و پروانه‌ها حاصل محاسبات پیچیده دینامیک سیالات است. هدف اصلی طراحان، به حداقل رساندن افت فشار و به حداکثر رساندن انتقال انرژی است. حتی جنس مواد به کار رفته در ساخت شفت و پروانه که اغلب از آلیاژهای نیکل یا تیتانیوم هستند، بر اساس مقاومت در برابر خستگی حرارتی و مکانیکی انتخاب می‌شوند.

پیشرفت تکنولوژی باعث شده تا توربوهای امروزی کوچک‌تر، سبک‌تر و در عین حال کارآمدتر باشند. استفاده از بلبرینگ‌های سرامیکی در مدل‌های پیشرفته، اصطکاک را به شدت کاهش داده و پاسخ‌دهی توربین و کمپرسور توربو را سریع‌تر کرده است. شناخت این پیشرفت‌ها به ما کمک می‌کند تا درک بهتری از مسیر تحول سیستم‌های پرخوران داشته باشیم و بتوانیم خدمات بهتری به مشتریان ارائه دهیم. این دانش مهندسی، پایه و اساس هر تعمیر اصولی و استانداردی است.

تکنولوژی VGT در توربین و کمپرسور توربو

در توربوهای مدرن، به ویژه در موتورهای دیزلی، از تکنولوژی هندسه متغیر توربین (VGT) استفاده می‌شود. در این سیستم، پره‌های متحرکی در اطراف توربین و کمپرسور توربو قرار دارند که زاویه برخورد گازهای اگزوز با توربین را تغییر می‌دهند. این مکانیزم باعث می‌شود توربو در دورهای پایین موتور با تنگ کردن مسیر عبور گاز، سرعت آن‌ها را افزایش داده و لگ توربو را از بین ببرد و در دورهای بالا با باز کردن مسیر، جریان را تسهیل کند.

تعمیر این نوع توربوها پیچیدگی‌های خاص خود را دارد، زیرا مکانیزم پره‌های متغیر ممکن است به دلیل دوده گرفتن قفل شود. اگر شما هم می‌خواهید بر تکنولوژی‌های روز دنیا مسلط شوید و توانایی تعمیر پیچیده‌ترین توربوهای هندسه متغیر را داشته باشید، [دوره آموزش تعمیر توربو] بهترین راهنما برای شماست. در این دوره تمامی جزئیات مربوط به سرویس و تنظیم مکانیزم‌های VGT آموزش داده می‌شود. یادگیری تعمیر توربو شارژ خودرو در این سطح پیشرفته، شما را از سایر تعمیرکاران متمایز می‌کند و تخصص شما را در بازار کار بسیار ارزشمند می‌سازد.

جمع بندی

در این مقاله به بررسی دقیق آناتومی توربو شارژ پرداختیم و دریافتیم که این سیستم تنها یک قطعه مکانیکی ساده نیست، بلکه مجموعه‌ای از قطعات دقیق و مهندسی شده است. شناخت کامل اجزای تشکیل دهنده توربو شارژ از جمله پوسته‌ها، شفت مرکزی و سیستم یاتاقان‌بندی، اولین گام برای ورود به دنیای حرفه‌ای تعمیرات است [اصول عملکرد و مبانی فنی توربو شارژ].

همچنین دیدیم که نحوه عملکرد توربو شارژ بر اساس اصول ترمودینامیک و دینامیک سیالات استوار است و هرگونه تغییر غیرعلمی می‌تواند راندمان موتور را کاهش دهد. با توجه به حساسیت بالای قطعاتی مانند توربین و کمپرسور توربو و تاثیر آن‌ها بر قدرت خودرو، استفاده از روش‌های صحیح نگهداری و سرویس دوره‌ای بسیار حیاتی است. تسلط بر فرآیند تعمیر توربو شارژ خودرو نیازمند آموزش تخصصی و استفاده از ابزارهای مناسب است تا بتوان از بروز خسارات سنگین جلوگیری کرد و عمر مفید موتور را افزایش داد.
